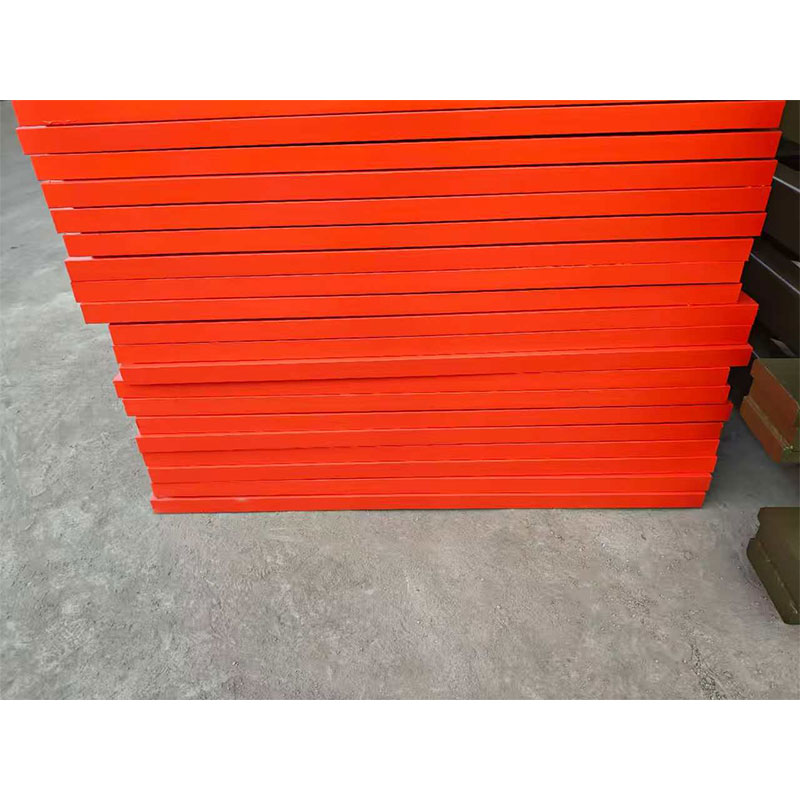

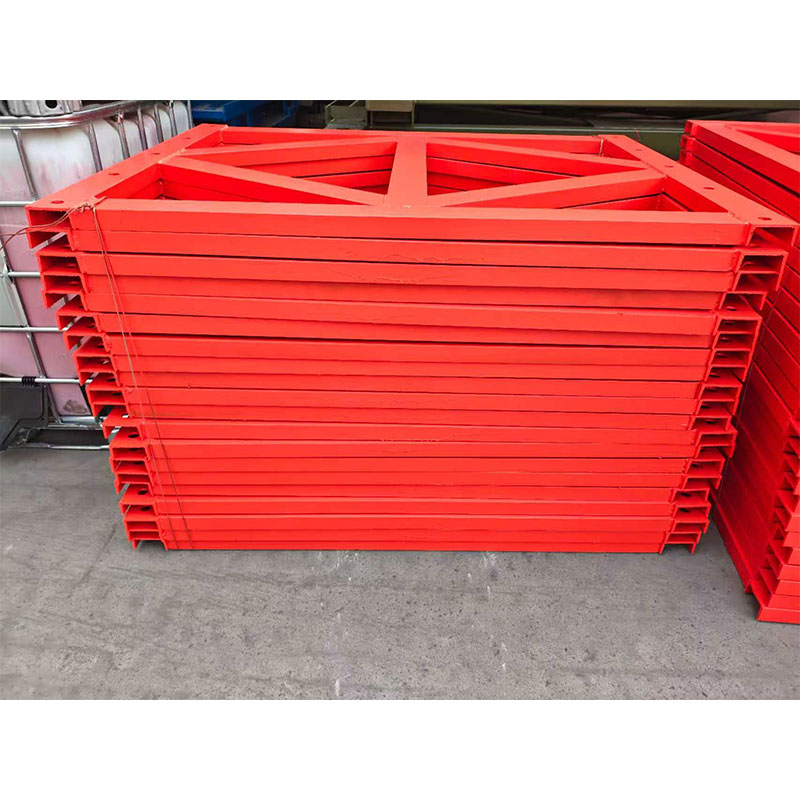

Опорная ферма Дацяо Ихао под углом 45°
Опорная ферма Дацяо Ихао под углом 45° (также называемая решётчатой фермой 450 или опорной фермой 450) представляет собой поперечный стабилизирующий соединительный элемент при сборке ферм Берея, специально предназначенный для соединения двух параллельных рядов ферм Берея, обеспечивая геометрическую устойчивость и равномерное распределение напряжений всей конструкции.
Описание
маркер
Введение в продукт
Опорная ферма Дацяо Ихао под углом 45° (также называемая решётчатой фермой 450 или опорной фермой 450) представляет собой поперечный стабилизирующий соединительный элемент при сборке ферм Берея, специально предназначенный для соединения двух параллельных рядов ферм Берея, обеспечивая геометрическую устойчивость и равномерное распределение напряжений всей конструкции.
Основные параметры
◆ Типоразмер: тип 45 (расстояние 450 мм)
◆ Размеры: приблизительно 1180 мм × 450 мм (длина × ширина)
◆ Материал: сварная конструкция из высокопрочной профильной стали марки Q355B
◆ Собственная масса: около 25 кг на единицу
◆ Способ соединения: по обоим концам предусмотрены центрирующие втулки, фиксация к заранее предусмотренным отверстиям стоек или поясов ферм Берея осуществляется болтами опорной фермы (M22)
Характеристики изделия
1. Стабилизирующее усиление: конструкция в виде «X»-образной перекрёстной фермы, высокая жёсткость, эффективно предотвращает поперечную деформацию и боковой крен многорядных ферм Берея, повышает общую жёсткость на кручение.
2. Универсальная совместимость: полностью совместима с фермами Берея Дацяо Ихао длиной 2 м, 3 м, 4 м, точное совпадение отверстий, 100% взаимозаменяемость.
3. Высокая эффективность монтажа: модульная конструкция, быстрая сборка на болтах, не требует сварки на месте, высокая эффективность монтажа и демонтажа, возможность многократного оборотного использования.
4. Антикоррозионная защита и долговечность: поверхность обработана методом горячего цинкования, цинковый слой равномерный, атмосферостойкость и износостойкость, адаптирована к наружным, влажным условиям и воздействию соляного тумана.
связаться с нами
